各類廢氣處理方法介紹

揮發性有機物，常用VOCs表示，它是Volatile Organic Compounds三個詞字母的縮寫，總揮發性有機物有時也用TVOC來表示。

根據衛生組織（WHO）的定義，VOCs（volatile organic compounds）是在常溫下，沸點50℃至260℃的各種有機化合物。在我國，VOCs是指常溫下飽和蒸汽壓大于70 Pa、常壓下沸點在260℃以下的有機化合物，或在20℃條件下，蒸汽壓大于或者等于10 Pa且具有揮發性的全部有機化合物。

通常分為非甲烷碳?xì)浠衔铮ê喎QNMHCs）、含氧有機化合物、鹵代烴、含氮有機化合物、含硫有機化合物等幾大類。VOCs參與大氣環境中臭氧和二次氣溶膠的形成，其對區域性大氣臭氧污染、PM2.5污染具有重要的影響。大多數VOCs具有令人不適的特殊氣味，并具有毒性、刺激性、致畸性和致癌作用，特別是苯、甲苯及甲醛等對人體健康會造成很大的傷害。VOCs是導致城市灰霾和光化學煙霧的重要前體物，主要來源于煤化工、石油化工、燃料涂料制造、溶劑制造與使用等過程。

當前，voc廢氣處理方法有燃燒法、吸收法、吸附法、光催化法、生物法、低溫等離子法等多種。

一、VOC廢氣處理技術——熱破壞法

熱破壞法是指直接和輔助燃燒有機氣體，也就是VOC，或利用合適的催化劑加快VOC的化學反應，達到降低有機物濃度，使其不再具有危害性的一種處理方法。

熱破壞法對于濃度較低的有機廢氣處理效果比較好，因此，在處理低濃度廢氣中得到了廣泛應用。這種方法主要分為兩種，即直接火焰燃燒和催化燃燒。直接火焰燃燒對有機廢氣的熱處理效率相對較高，一般情況下可達到99%。而催化燃燒指的是在催化床層的作用下，加快有機廢氣的化學反應速度。這種方法比直接燃燒用時更少，是高濃度、小流量有機廢氣凈化的較好技術。

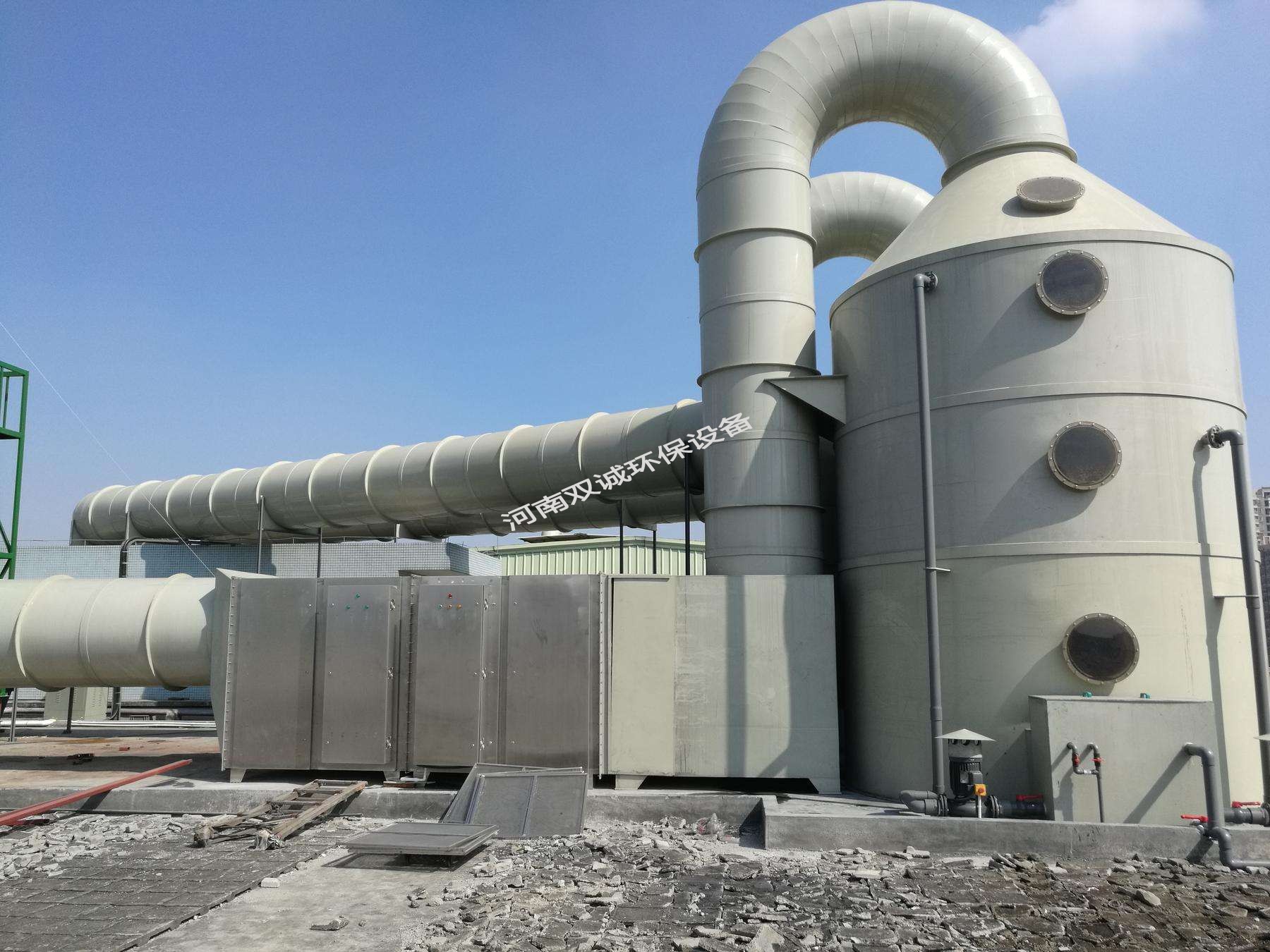

RCO催化燃燒設備

二、VOC廢氣處理技術——吸附法

有機廢氣中的吸附法主要適用于低濃度、高通量有機廢氣?，F(xiàn)階段，這種有機廢氣的處理方法已經相當成熟，能量消耗比較小，但是處理效率卻非常高，而且可以徹底凈化有害有機廢氣。實踐證明，這種處理方法值得推廣應用。

但是這種方法也存在一定缺陷，它需要的設備體積比較龐大，而且工藝流程比較復雜;如果廢氣中有大量雜質，則容易導致工作人員中毒。所以，使用此方法處理廢氣的關鍵在于吸附劑。當前，采用吸附法處理有機廢氣，多使用活性炭，主要是因為活性炭細孔結構比較好，吸附性比較強。

此外，經過氧化鐵或臭氧處理，活性炭的吸附性能將會更好，有機廢氣的處理將會更加安全和有效。

三、VOC廢氣處理技術——生物處理法

從處理的基本原理上講，采用生物處理方法處理有機廢氣，是使用微生物的生理過程把有機廢氣中的有害物質轉化為簡單的無機物，比如CO2、H2O和其它簡單無機物等。這是一種無害的有機廢氣處理方式。

一般情況下，一個完整的生物處理有機廢氣過程包括3個基本步驟：a)有機廢氣中的有機污染物起先與水接觸，在水中可以迅速溶解;b)在液膜中溶解的有機物，在液態濃度低的情況下，可以逐步擴散到生物膜中，進而被附著在生物膜上的微生物吸收;c)被微生物吸收的有機廢氣，在其自身生理代謝過程中，將會被降解，轉化為對環境沒有損害的化合物質。

四、VOC廢氣處理技術——變壓吸附分離與凈化技術

變壓吸附分離與凈化技術是利用氣體組分可吸附在固體材料上的特性，在有機廢氣與分離凈化裝置中，氣體的壓力會出現一定的變化，通過這種壓力變化來處理有機廢氣[6]。

PSA技術主要應用的是物理法，通過物理法來實現有機廢氣的凈化，使用材料主要是沸石分子篩。沸石分子篩，在吸附選擇性和吸附量兩方面有一定優勢。在一定溫度和壓力下，這種沸石分子篩可以吸附有機廢氣中的有機成分，然后把剩余氣體輸送到下個環節中。在吸附有機廢氣后，通過一定工序?qū)⑵滢D(zhuǎn)化，保持并提高吸附劑的再生能力，進而可讓吸附劑再次投入使用，然后重復上步驟工序，循環反復，直到有機廢氣得到凈化。

近年來，該技術開始在工業生產中應用，對于氣體分離有良好效果。該技術的主要優勢有：能源消耗少、成本比較低、工序操作自動化及分離凈化后混合物純度比較高、環境污染小等。使用該技術對于回收和處理有一定價值的氣體效果良好，市場發展前景廣闊，成為未來有機廢氣處理技術的發展方向。

五、VOC廢氣處理技術——氧化法

對于有毒、有害，而且不需要回收的VOC，熱氧化法是較適合的處理技術和方法。氧化法的基本原理：VOC與O2發生氧化反應，生成CO2和H2O，化學方程式如下：

從化學反應方程式上看，該氧化反應和化學上的燃燒過程相類似，但其由于VOC濃度比較低，在化學反應中不會產生肉眼可見的火焰。一般情況下，氧化法通過兩種方法可確保氧化反應的順利進行：a)加熱。使含有VOC的有機廢氣達到反應溫度;b)使用催化劑。如果溫度比較低，則氧化反應可在催化劑表面進行[7]。所以，有機廢氣處理的氧化法分為以下兩種方法：

a.催化氧化法

現階段，催化氧化法使用的催化劑有兩種，即貴金屬催化劑和非貴金屬催化劑。貴金屬催化劑主要包括Pt、Pd等，它們以細顆粒形式依附在催化劑載體上，而催化劑載體通常是金屬或陶瓷蜂窩，或散裝填料;非貴金屬催化劑主要是由過渡元素金屬氧化物，比如MnO2，與粘合劑經過一定比例混合，然后制成的催化劑。為有效防止催化劑中毒后喪失催化活性，在處理前必須徹底清除可使催化劑中毒的物質，比如Pb、Zn和Hg等。如果有機廢氣中的催化劑毒物、遮蓋質無法清除，則不可使用這種催化氧化法處理VOC;

b.熱氧化法

熱氧化法當前分為三種：熱力燃燒式、間壁式、蓄熱式。三種方法的主要區別在于熱量回收方式。這三種方法均能催化法結合，降低化學反應的反應溫度。

熱力燃燒式熱氧化器，一般情況下是指氣體焚燒爐。這種氣體焚燒爐由助燃劑、混合區和燃燒室三部分組成。其中，助燃劑，比如天然氣、石油等，是輔助燃料，在燃燒過程中，焚燒爐內產生的熱混合區可對VOC廢氣預熱，預熱后便可為有機廢氣的處理提供足夠空間、時間，實現有機廢氣的無害化處理。

在供氧充足條件下，氧化反應的反應程度——VOC去除率——主要取決于“三T條件”：反應溫度(Temperat)、時間(Time)、湍流混合情況(Turbulence)。這“三T條件”是相互聯系的，在一定范圍內，一個條件的改善可使另外兩個條件降低。熱力燃燒式熱氧化器的缺點在于：輔助燃料價格高，導致裝置操作費用比較高。

間壁式熱氧化器指的是在熱氧化裝置中，加入間壁式熱交換器，進而把燃燒室排出氣體的熱量傳送給氧化裝置進口處溫度比較低的氣體，預熱完成后便可促成氧化反應。現階段，間壁式熱交換器的熱回收率較高可達85%，因此大幅降低了輔助燃料的消耗。一般情況下，間壁式熱交換器有三種形式：管式、殼式和板式。由于熱氧化溫度必須控制在800℃～1000℃范圍內，因此，間壁式熱交換必須由不銹鋼或合金材料制成。所以間壁式熱交換器的造價相當高，而這也是其缺點所在。此外，材料的熱應力也很難消除，這是間壁式熱交換的另外一個缺點。

蓄熱式熱氧化器，簡稱為RTO，在熱氧化裝置中計入蓄熱式熱交換器，在完成VOC預熱后便可進行氧化反應?，F(xiàn)階段，蓄熱式熱氧化器的熱回收率已經達到了95%，且其占用空間比較小，輔助燃料的消耗也比較少。由于當前的蓄熱材料可使用陶瓷填料，其可處理腐蝕性或含有顆粒物的VOC氣體。

現階段，RTO裝置分為旋轉式和閥門切換式兩種，其中，閥門切換式是較常見的一種，由2個或多個陶瓷填充床組成，通過切換閥門來達到改變氣流方向的目的。

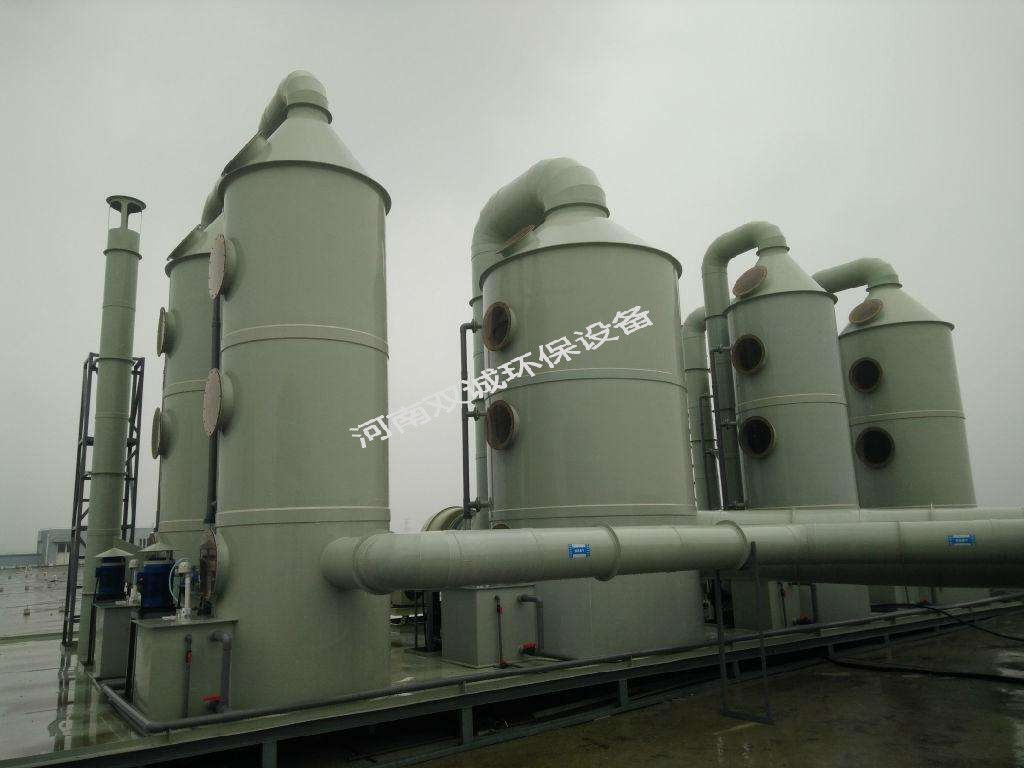

六、VOC廢氣處理技術——液體吸收法

液體吸收法指的是通過吸收劑與有機廢氣接觸，把有機廢氣中的有害分子轉移到吸收劑中，從而實現分離有機廢氣的目的。這種處理方法是一種典型的物理化學作用過程。有機廢氣轉移到吸收劑中后，采用解析方法把吸收劑中有害分子去除掉，然后回收，實現吸收劑的重復使用和利用。

從作用原理的角度劃分，此方法可分為化學方法和物理方法。物理方法是指利用物質之間相溶的原理，把水看作吸收劑，把有機廢氣中的有害分子去除掉，但是對于不溶于水的廢氣，比如苯，則只能通過化學方法清除，也就是通過有機廢氣與溶劑發生化學反應，然后予以去除。

七、VOC廢氣處理技術——冷凝回收法

在不同溫度下，有機物質的飽和度不同，冷凝回收法便是利用有機物這一特點來發揮作用，通過降低或提高系統壓力，把處于蒸汽環境中的有機物質通過冷凝方式提取出來。冷凝提取后，有機廢氣便可得到比較高的凈化。其缺點是操作難度比較大，在常溫下也不容易用冷卻水來完成，需要給冷凝水降溫，所以需要較多費用。這種處理方法主要適用于濃度高且溫度比較低的有機廢氣處理。
